A- CIRCUITO DE CHANCADO

El mineral que proviene de la mina se almacena en la cancha de Mineral con capacidad para 30,000.00 toneladas, luego es alimentado mediante un cargador frontal, a una tolva de gruesos de 100 Ton de capacidad, provistas de parrilla de rieles de 8" de abertura y descargado por un Aprom Feeder 3’ x 6’, a un Grizzly Vibratorio 3’ x 6’ de 3” de abertura y una etapa de chancado primario en circuito abierto con una Chancadora de Quijada 16" X 24" (alimento 8" y descarga 3").

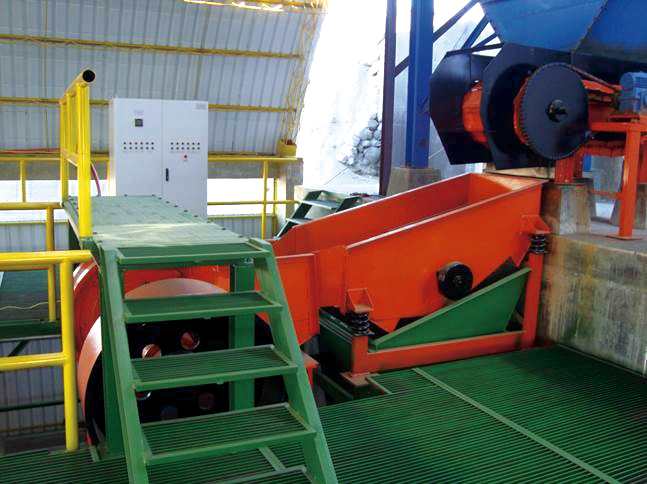

El producto de la chancadora primaria más las fracciones finas pasantes de la parrilla del Grizzly Vibratorio son transferidas por la faja transportadora (# 1) de 24"x 28 mts a una Zaranda Vibratoria 4' x 8' con una abertura de 3/4" x 3/4" clasificando un producto final (under size) que es llevado a las dos Tolvas de Finos de 350 Ton cada una, mediante una Faja Transportadora Autor reversible (# 3); y un producto de fracciones gruesas (over size) que caen por gravedad a una Faja Transportadora (# 2), quien trasporta las fracciones gruesas a una chancadora secundaria cónica Symons Estándar de 3’ operando con una abertura cerrada de 5/8"- 3/4"(alimento 3´´ y descarga ¾´´). El producto de la chancadora secundaria retorna a la zaranda Vibratorio mediante la faja trasportadora (# 1) Lo cual con esto el circuito de chancado queda cerrado (Circuito Cerrado).

  • A- CIRCUITO DE CHANCADO.

  • B- CIRCUITO DE MOLIENDA.

  • C- CIRCUITO DE FLOTACIÓN.

  • D- DEPOSICION DE RELAVES.

  • DIAGRAMA DE FLUJO.

  • Nunc adipiscing nisi diam interdum...

  • Quisque ac felis felis ornare sem proin nisi...

Lorem ipsum dolor sit amet consecte adipis elit vivamus consequat mollis diam ut vestibulum eros feugiat nec vivamus nisi libero vehicula in conse

Lorem ipsum dolor sit amet consecte adipis elit vivamus consequat mollis diam ut vestibulum eros feugiat nec

Read More

¿Qué hacen las Plantas concentradoras?

La planta concentradora trata minerales pobres a fin de separar los sulfuros valiosos en forma de concentrados y eliminar lo que no sirve en forma de relaves.
